一、應用背景

珩磨機是利用珩磨頭珩磨工件精加工表面的磨床。主要用在汽車、拖拉機、液壓件、軸承、航空等制造業中珩磨工件的孔。

珩磨機有立式和臥式兩種，其中重點是立式珩磨機。

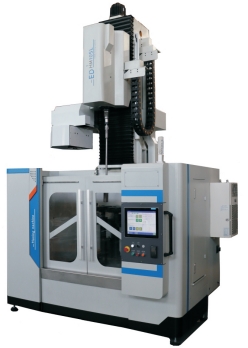

立式珩磨機的主軸工作行程較短，適用于珩磨缸體和箱體孔等產品的加工。鑲嵌有油石的珩磨頭由豎直安置的主軸帶動旋轉，同時在液壓裝置的驅動下作垂直往復進給運動。

磨頭的旋轉運動靠電機帶動減速機實現?？焖偻鶑?fù)運動+旋轉運動+通過常規液壓開關閥供給壓力油來控制磨頭圓柱體外壁上可漲縮的油石，就可以在待加工件的內表面上形成獨特的交叉網格痕跡。

珩磨過程中最重要的一個動作是磨頭往復運動。為了實現珩磨紋路的規律性，不出現紋路的錯亂，需要在液壓上對磨頭往復運動的控制比較精密，主要體現在閥對控制信號的響應能力，以及閥的穩定性。

二、客戶痛點

為了實現一定的珩磨紋路，閥的輸入信號會有一個規律性的變化，這就要求閥對這種規律性變化信號可以及時的產生輸出反應，并保證一定的精度。

使用常規的閥無法實現這種變化要求。而采用一些國產的比例閥的話往往在性能上無法達到所需的要求。故在這種珩磨要求比較高的工況下，一般采用進口的并且?guī)в虚y芯位置反饋的比例閥為主。

三、解決方案

羅升企業為客戶提供的迪普馬采用帶閥芯位置反饋及集成放大器的比例閥來實現精準控制珩磨機磨頭往復運動的穩定性和高精度性。其主要型號和性能參數。
