二手鏜床的功能較多,可以鏜孔、鉆孔、鉸孔、擴孔,還可以用鏜軸或平旋盤銑削平面,加上螺紋附件后還能車削螺紋,裝上平旋盤刀架可加工大的孔徑、斷面和外圓。鏜床的結構形式有多種,包括臥式鏜床、立式鏜床、坐標鏜床、金剛鏜床和專門化鏜床等。而臥式鏜床應用最多。以常用的T68型臥式鏜床為例,介紹其基本結構、工作原理和如何排除故障。
T68型臥式鏜床的基本結構
1.床身:由整體鑄件構成
2.后立柱:裝在床身的另一端,可以沿床身水平方向移動,后立柱上的尾架可以沿后立柱上下移動。
3.工作臺:由下滑板、上滑板和回轉工作臺三層組成。下滑板可沿床身頂面上的水平導軌作縱向移動,上滑板可沿下滑板頂部的導軌作橫向移動,回轉工作臺可以上滑板的環形導軌繞垂直軸線轉位,能使要件在水平面內調整至一定角度位置,以便在一次安裝中對互相平等或成一角度的孔與平面進行加工。

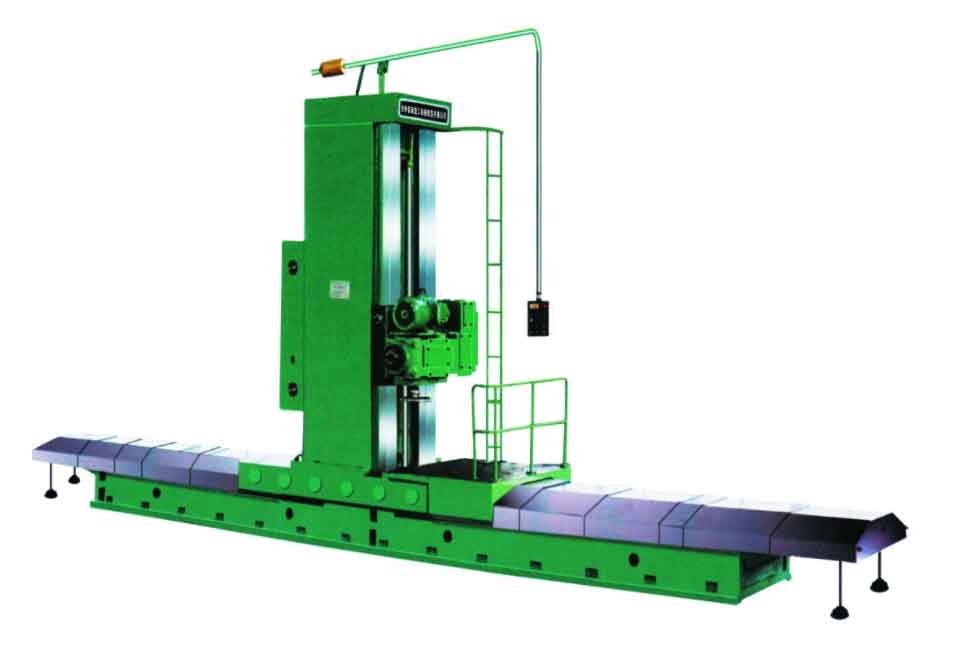

西安高速鏜床
4.前立柱:固定地安裝在床身的右端,在它的垂直導軌上裝有可上下移動的主軸箱。
5.主軸箱:其中裝有主軸部件,主運動和進給運動變速傳動機構以及操縱機構。
二手鏜床工作原理:
主運動:主軸的旋轉運動和花盤的旋轉運動。進給運動:主軸的軸向進給、花盤刀具溜板的徑向進給、主軸箱沿前立柱導軌的升降運動、工作臺的橫向和縱向進給。輔助運動:工作臺的回轉運動、后立柱的軸向水平移動、尾架的垂直移動以及各部分的快速移動。西安高速鏜床
