EDHM16A珩磨機|西安高性能珩磨機

發布時間:2016/12/7

聯系電話:86-029-85848003
分享到: 復制 更多
產品介紹
立即咨詢
手機掃一掃

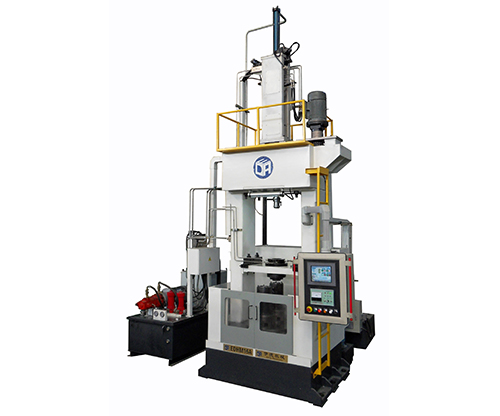

EDHM16A珩磨機


■機床整體架構采用單梁龍門式結構,保證機床的高剛性和高穩定性。

■機床底座采用分離式水箱設計,方便用戶清理冷卻液沉淀物質。

■珩磨砂條漲縮裝置為液壓雙進給結構,采用液壓比例控制技術設定實現壓力控制。

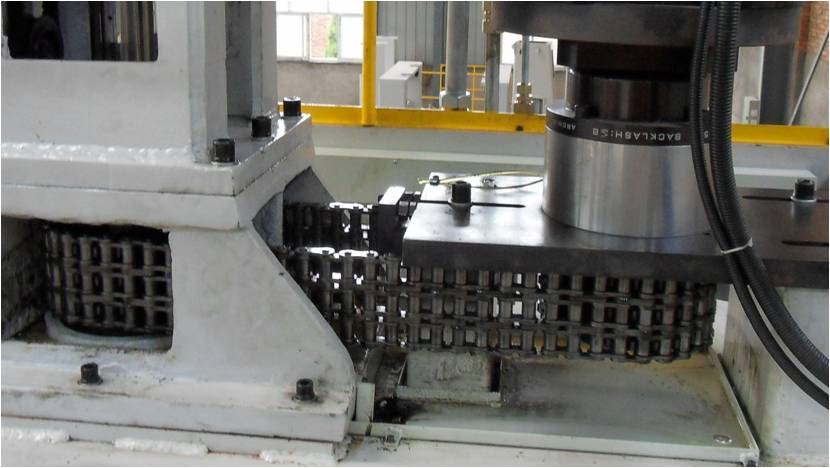

■機床工作臺采用高精度雙工位液壓回轉工作臺,單軸雙工位模式,工作輔助時間為零。

■靈活多樣的機床夾具結構,也可根據用戶需求定制。

■機床配置在線自動測量系統以保證珩磨工件尺寸一致性。

■采用高性能運動控制器,運行穩定可靠。

■集成操作平臺,配置TFT彩色液晶觸控面板。專為珩磨加工定制的人機界面更具人性化。

■集中潤滑系統間歇供油,延長滑動部件使用壽命。

■ Single-girder gantry frame of machine ensures high rigidity and stability.

■ Machine base using separate water tank design, user-friendly coolant clean up sediment.

■ Honing extension system is in hydraulic double-feed design, in which constant pressure control is ensured by use of proportionally controlled technique set by pressure regulating vlave .

■ The machine table is duplex hydraulic rotary table, single axis duplex position mode, the work auxiliary time is zero.

■ Flexible ways chucking type,can design on customers requirement.

■ The machine is equipped with an on-line metering and measuring system, which ensures consistency of honing tolerances.

■ The machine is controlled by high-performance programmable logic controller, stable and reliable operation.

■ Integrated platform, with TFT liquid crystal color touch panel. The human-machine interface especially made for honing shows humanistic feature.

■ Intermittent oil lubrication system, to extend the service life of the sliding member.


高性能珩磨機

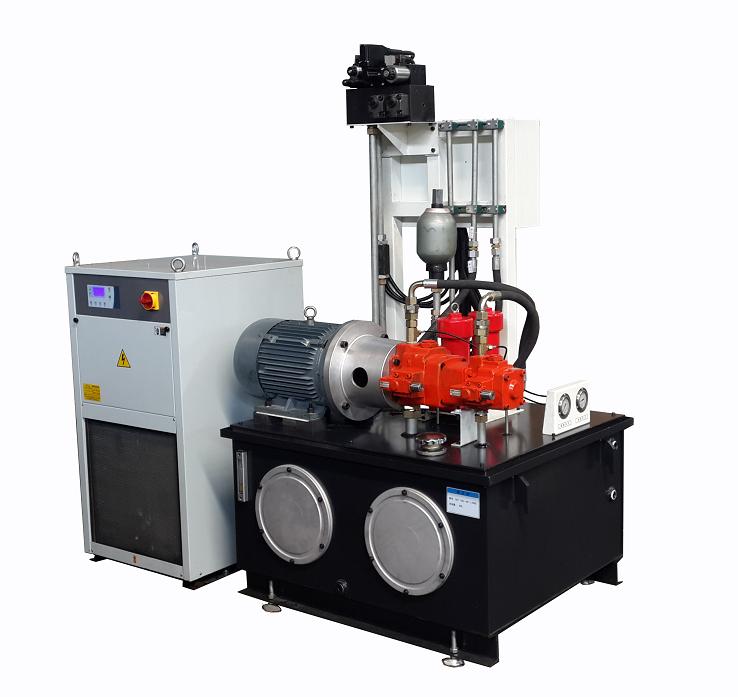

■液壓系統采用雙變量泵,主軸往復液壓控制與其他液壓控制分離,并采用油冷機強制冷卻,保證液壓油溫度恒定。

■Double variable pump is used in hydraulic unit. Hydraulic control of spindle reciprocation system is separated from control for other systems. Forced cooling is supplied for hydraulic unit by an oil cooler, which guarantees constant temperature oil.

西安數控珩磨機

16A過濾機

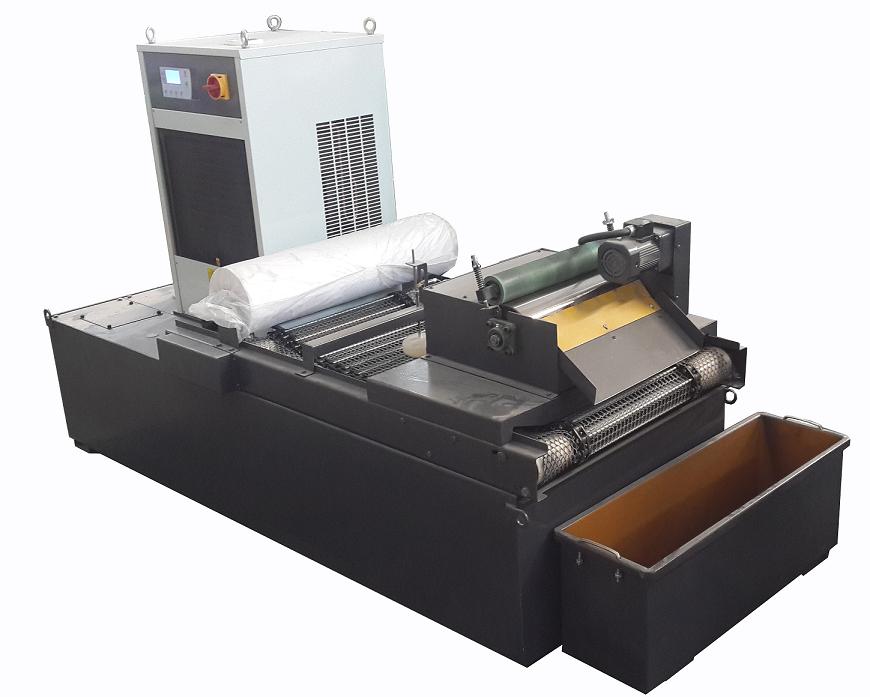

■機床冷卻系統為循環冷卻,采用雙油箱設計,磁分式紙帶過濾機兩級過濾,并使用油冷機強制冷卻。

■ Machine tool cooling cycle cooling system, dual fuel tank design, magnetic tape filter two-stage filtration fraction, and an oil cooler forced cooling.


高性能珩磨機

■機床夾具采用下壓油缸方式,也可訂制膠套包容夾具結構。
■Down press type oil cylinder, Optional rubber sleeve hold fixture .

西安數控高速鏜床

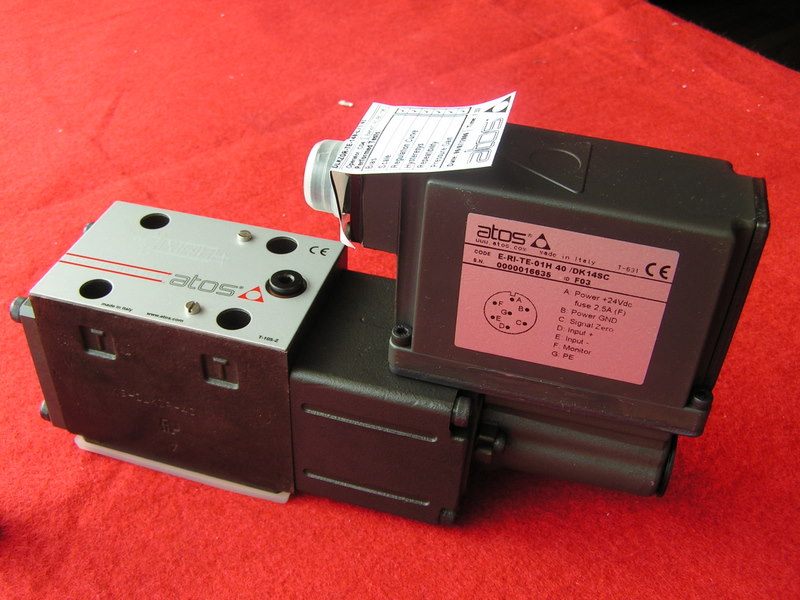

■主軸往復運動采用高性能液壓伺服控制技術,往復速度可實現無級調速,響應速度快。

■ A high performance hydraulic servo technique control of position and speed is used for spindle reciprocation. Therefore infinite variable speed and quick response speed are realized.

西安數控珩磨機

■主軸旋轉運動采用變頻電機驅動,可實現無級變速。
■ Spindle rotational movement driven by frequency conversion motor, continuously variable transmission can be realized.

EDHM16A系列高性價比珩磨機規格參數

項目

EDHM16A

EDHM16AD

珩孔直徑范圍

Φ60mmΦ160mm

主軸最大往復行程

600mm

最大珩孔深度

380mm

主軸旋轉方式

變頻電機(7.5KW),配減速機

主軸轉速范圍

10-300r/min

主軸往復形式

液壓比例伺服控制、無級調速

主軸往復速度

2.5-25m/min

珩磨頭進給方式

液壓比例定壓雙進給

粗精進給推桿最大行程量

30mm

工作臺驅動方式

液壓轉臺

液壓轉臺/液壓滑臺

工作臺工位數

2

2/4

工作臺分度時間

4.5s

工作臺定位精度

±4“

工作臺尺寸

Φ650mm

300X400mm

加工精度

圓柱度:≤0.01mm ,粗糙度:Ra0.2 μm

電氣控制系統

歐姆龍PLC

液壓系統

雙變量泵,配油冷機

冷卻系統

分離水箱、磁輥紙帶兩級過濾恒溫冷卻系統、配油冷機

潤滑系統

集中定量自動潤滑

氣動系統

標準氣動控制系統,配空氣過濾裝置

測量系統

國產量儀,加工過程中實現在線自動測量

珩磨頭及珩磨連桿

雙進給珩磨頭,珩磨砂條漲縮壓力分級可控

珩磨夾具

下壓式油缸,選配膠套抱緊夾具

夾具夾緊方式

端面下壓/氣動膠套抱緊

機床防護

半封閉式防護罩

工作燈

節能型機床工作燈

機床噪聲

<75db

機床顏色

機座:深灰色、其他:白色

機床總功率

30KVA

機床凈重

5000KG

機床外形(長×寬×高)

4064×2824×5304 mm
